催化燃烧

有机废气治理工程工艺流程主要包括三部分：吸附气体流程、脱附气体流程、控制系统，详见上图的工艺流程图。

吸附气体流程：待处理的有机废气由风管引出后进入水洗装置后，废气当中的可溶解有机物被去除，之后进入过滤器，颗粒物被过滤材料拦截，完成颗粒物的去除后进入活性炭吸附床，气体进入吸附床后，气体中的有机物质被活性炭吸附而着附在活性炭的表面，从而使气体得以净化，净化后的气体再通过风机排向大气。

脱附气体流程：当吸附床吸附饱和后，停止主风机；关闭吸附箱进出口阀门。

启动脱附风机对该吸附床脱附，脱附气体首先经过催化床中的换热器，然后进入催化床中的预热器，在电加热器的作用下，使气体温度提高到300℃左右，再通过催化剂，有机物质在催化剂的作用下燃烧，被分解为CO2和H2O，同时放出大量的热，气体温度进一部提高，该高温气体再次通过换热器，与进来的冷风换热，回收一部分热量。从换热器出来的气体分两部分：一部分直接排空；另一部分进入吸附床对活性炭进行脱附。当脱附温度过高时可启动补冷风机进行补冷，使脱附气体温度稳定在一个合适的范围内。活性炭吸附床内温度超过报警值，自动启用火灾应急自动喷淋系统。

控制系统：控制系统对系统中的风机、预热器、温度、电动阀门进行控制。当系统温度达到预定的催化温度时，系统自动停止预热器的加热，当温度不够时，系统又重新启动预热器，使催化温度维持在一个适当的范围；当催化床的温度过高时，开启补冷风阀，向催化床系统内补充新鲜空气，可有效地控制催化床的温度，防止催化床的温度过高。此外，系统中还有防火阀，可有效地防止火焰回串。当活性碳吸附床脱附时温度过高时，自动启用补冷风机降低系统温度，温度超过报警值，自动开启火灾应急自动喷淋系统，确保系统安全；

活性炭吸附装置

吸附箱采用碳钢制作，外涂油漆，内部装有一定量的活性炭，并设置高温检测装置，当含有机物的废气经风机的作用，经过活性炭吸附层（整齐堆放），有机物质被活性炭特有的作用力截留在其内部，洁净气体排出；经过一段时间后，活性炭达到饱和状态时，停止吸附，此时有机物已被浓缩在活性炭内。

催化净化装置

催化净化装置内设加热室，启动加热装置，进入内部循环，当热气源达到有机物的沸点时，有机物从活性炭内跑出来，进入催化室进行催化分解成CO2和H2O，同时释放出能量，利用释放出的能量再进入吸附床脱附时，此时加热装置完全停止工作，有机废气在催化燃烧室内维持自燃，尾气再生，循环进行，直至有机物完全从活性炭内部分离，至催化室分解，活性炭得到了再生，有机物得到催化分解处理。

结构原理说明

催化燃烧：利用催化剂做中间体，使有机气体在较低的温度下，变成无害的水和二氧化碳气体，即：

将饱和的活性炭解析出来的有机气体通过脱附引风机作用送入净化装置，首先通过阻火器系统，然后进入换热器，再送入到加热室，通过加热装置，使气体达到燃烧反应温度，再通过催化床的作用，使有机气体分解成二氧化碳和水，再进入换热器与低温气体进行热交换，使进入的气体温度升高达到反应温度，如达不到反应温度，这样加热系统就可以通过自控系统实现补偿加热，使它完全燃烧，这样节省了能源，废气有效去除率达标排放，符合国家排放标准。

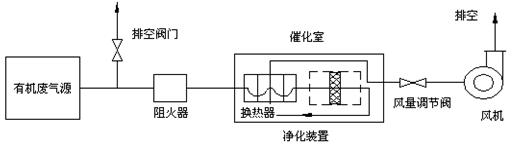

本装置由主机、引风机及电控柜组成，净化装置主机由换热器、催化床、电加热元件、阻火阻尘器和防爆装置等组成，阻火除尘器位于进气管道上，防爆装置设在主机的顶部，其工艺流程示意图如下：

设备特点

用贵金属钯、铂镀在蜂窝陶瓷载体上作催化剂，净化效率高达95%以上，催化剂使用寿命长，且可以再生，气流通畅，阻力小。

安全设施完备：设有阻火除尘器、泄压口、超温报警等保护设施。

耗用功率：开始工作时，预热15～30分钟全功率加热，正常工作时只消耗风机功率即可。当废气浓度较低时，自动间歇补偿加热。

整套设备安全措施

阻火除尘器 ：催化净化装置前设置阻火除尘器，一用来清洁进气口中大颗粒，二是可阻止火焰通过，隔断生产线和处理设备之间的危险。

补新风机：整套设备设有新风风机，当进气口废气浓度超高时或内部温度超温时会自动打开补新风口，保证整体安全运行；

泄 压 口：为膜片泄压方式，当设备运行出现异常时，可及时裂开泄压，防止意外事故发生。

温度超温报警：催化净化装置内部设有温度超温报警，设备试运行时设定安全温度，当设备运行温度超温时会自动打开补新风阀门关闭电加热，以稀释进气温度，以保证设备的安全运行。

超温喷淋系统：活性炭净化装置内部装有脱附超温喷淋系统，保证设备的安全运行。
